BLDC 구동 인버터
B L D C
구동 인버터
구동 인버터
BLDC Motor Drive
철도 HVAC 환경에 최적화된 BLDC 모터 제어

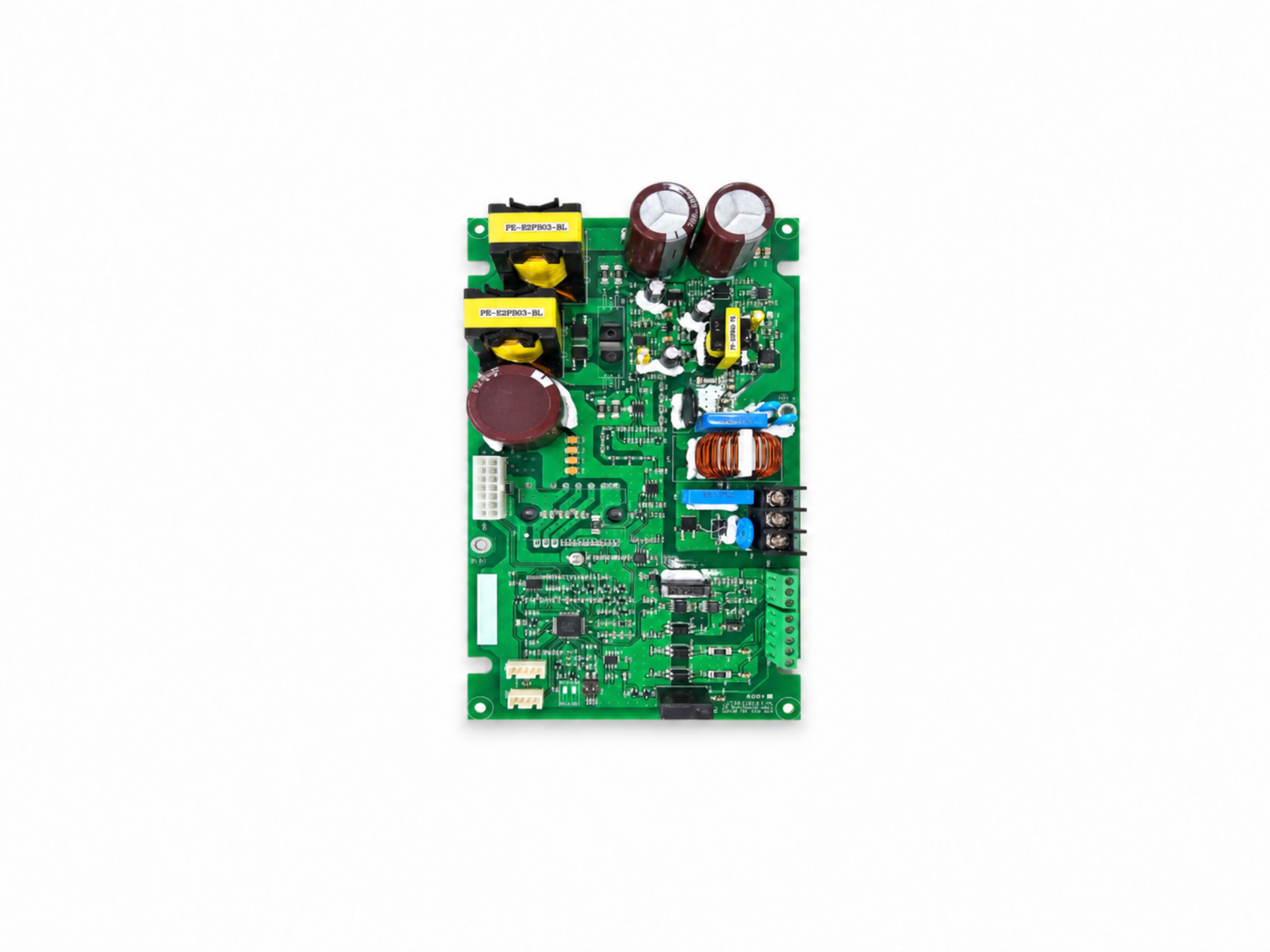

철도차량 HVAC 시스템의 배기팬에 적용되는 BLDC 모터 드라이브를 개발하였습니다.
3상 PWM 제어와 전류 제어, RS-485을 비롯한 다양한 통신 기능을 하나의 드라이브에 통합하여 철도차량 배기팬의 안정적인 구동 환경에 대응합니다.
철도 HVAC
특화 적용
특화 적용
일반 산업용 BLDC 드라이브가 아닌 철도차량 HVAC 배기팬 적용을 목적으로 제품 개발
3상 PWM 기반
모터 제어
모터 제어
전류 제어, 속도 제어를 통한
3상 PWM 제어 출력의 BLDC
모터 구동
Speed 제어 적용 및 DC-DC Boost 제어
Speed 제어 적용을 통한 요구 모터 운전 영역 대응과 380Vac 출력 전압 구현
다양한 통신
프로토콜 지원
프로토콜 지원
철도차량 HVAC 시스템 연동을 위한 RS-485, CAN, CAN-FD 기반 등의 통신 운전 지원
주요 사양
정격 용량
400 W
주 전원
100 VDC입력, 3상 380Vac 출력
제어 전원
100 VDC
정격 속도
1,500 rpm
구동 방식
속도 제어, 전류 제어를 통한 3상 PWM
통신 방식
RS-485, CAN, CAN-FD, etc.
제어 방식
BLDC Speed 제어, DC-DC Boost
적용 범위
Railway HVAC Exhaust Fan
